Габионные сетчатые изделия (ГСИ): полная классификация, виды, типы покрытий и назначение

Если вы когда-нибудь видели аккуратные сетчатые корзины, заполненные камнем, удерживающие склон у дороги или укрепляющие берег реки, то вы уже знакомы с габионными сетчатыми изделиями, или сокращенно — ГСИ. На первый взгляд может показаться, что это просто «камни в сетке», но на самом деле перед нами серьезный инженерный конструктор, способный пережить многие бетонные сооружения.

Габионы из сварной сетки прошли долгий путь от плетеных корзин с землей, которыми военные защищались от пуль, до высокотехнологичных строительных модулей, стандартизированных строгими ГОСТами. Сегодня габионы ГСИ — это не просто модный элемент ландшафтного дизайна, а основа безопасности гидротехнических сооружений, мостов и автомобильных трасс. Их популярность растет благодаря уникальному сочетанию свойств: они гибкие, проницаемые для воды и со временем становятся только прочнее, срастаясь с природным ландшафтом.

Однако, как и в любом профессиональном деле, дьявол кроется в деталях. Габион габиону рознь: то, что идеально подойдет для декоративной клумбы на даче, может рассыпаться под напором горной реки. Чтобы грамотно выбрать материал и не переплатить за ненужный запас прочности (или, наоборот, не создать аварийную ситуацию), необходимо разбираться в классификации этих изделий. В этой статье мы разложим по полочкам всё многообразие ГСИ: от форм и размеров до типов покрытия проволоки, от которых напрямую зависит долговечность всей конструкции.

Габионные сетчатые изделия: понятие и область применения

Если говорить простым языком, габионное сетчатое изделие (ГСИ) — это объемный контейнер заводского производства, сплетенный из металлической проволоки. На строительной площадке эти «пустые клетки» раскладывают, связывают между собой и заполняют камнем. В результате получается мощная монолитная конструкция, которая работает за счет собственного веса.

Ключевая особенность настоящих инженерных габионов — способ плетения сетки. Это не просто сварка прутьев крест-накрест (как в кладочной сетке), а метод двойного кручения. Проволоки переплетаются друг с другом, образуя шестигранные ячейки, напоминающие пчелиные соты. Такая технология дает гарантию безопасности: если одна жилка случайно порвется, сетка не распустится дальше, и сооружение не развалится.

Где без габионов не обойтись?

Сфера применения ГСИ огромна, но глобально её можно разделить на три направления: борьба с водой, удержание грунта и эстетика.

• Гидротехническое строительство. Это «родная стихия» габионов. Ими укрепляют берега рек, дно каналов и водосбросов. В отличие от бетона, габион не боится прямого контакта с водой и ледохода. Более того, он свободно пропускает воду сквозь себя, работая как естественный дренаж. Это снимает гигантское гидростатическое давление, которое часто ломает бетонные стенки.
• Дорожное и мостовое строительство. Здесь ГСИ используют для строительства подпорных стен, удерживающих крутые склоны и насыпи развязок. Также ими защищают опоры мостов от подмыва (эрозии) и строят защитные дамбы вдоль трасс.
• Защита территорий. В горных районах из габионов возводят барьеры от камнепадов, селей и лавин. Гибкая структура сетки позволяет погасить колоссальную энергию удара падающего камня или снежной массы, не разрушаясь при этом мгновенно.
• Ландшафтный дизайн и благоустройство. В последние годы габионы «вышли» из инженерных проектов в частные сады и парки. Заборы, скамейки, клумбы, оформление прудов и фонтанов — архитекторы полюбили этот материал за брутальную фактуру и экологичность.

Главная ценность ГСИ в любой из этих сфер — способность адаптироваться. Грунт просел? Габион просто немного изогнется, но продолжит выполнять свою функцию. Бетон в такой ситуации треснет, а габионная стена «сядет» и станет только устойчивее.

Нормативные документы и маркировка ГСИ

Габионы — это ответственные строительные конструкции, поэтому их производство нельзя вести «на глаз». В России качество и характеристики этих изделий строго регулируются государственными стандартами. Знание нормативной базы — это страховка заказчика от покупки некачественного материала, который может заржаветь через год или порваться при первой нагрузке.

Ключевые ГОСТы

Главной «библией» для производителей и проектировщиков габионов из сетки двойного кручения является ГОСТ Р 52132-2003 «Изделия из сетки для габионных конструкций. Технические условия». Именно этот документ определяет, какой должна быть проволока, как проверять прочность сетки на разрыв и какие отклонения в размерах допустимы.

Если речь идет о сварных габионах (жесткие сетки из прутьев), то здесь вступает в силу более новый стандарт — ГОСТ Р 58120-2018. Он гармонизирован с европейскими нормами и описывает требования к сварным панелям.

Расшифровка маркировки: читаем «секретный код»

Любая партия заводских габионов сопровождается маркировкой — длинным набором букв и цифр. Для неподготовленного человека это просто шифр, но профессионал видит в нем всю подноготную изделия.

Разберем структуру условного обозначения на примере классической маркировки по ГОСТ Р 52132-2003:
ГСИ-К-3,0х1,0х1,0-С80-2,7-ЦП

• ГСИ — Габионное Сетчатое Изделие.
• К — Тип изделия: Коробчатое. (Также встречаются М — Матрацно-тюфячное, Ц — Цилиндрическое).
• 3,0х1,0х1,0 — Габариты в метрах: Длина х Ширина х Высота.
• С80 — Номер ячейки сетки (условный размер ячейки 80х100 мм).
• 2,7 — Диаметр проволоки сетки в миллиметрах.
• ЦП — Тип покрытия. Это самый важный параметр долговечности:
  • Ц — цинковое покрытие (базовая защита).
  • ЦАММ — покрытие сплавом цинка, алюминия и мишметалла (гальфан), более стойкое к коррозии.
  • ЦП / ЦАММП — дополнительное полимерное покрытие (ПВХ) поверх металла. Обязательно для агрессивных сред и морской воды.

Понимание этой маркировки позволяет мгновенно определить, подходит ли вам предлагаемый товар. Например, если в проекте заложено покрытие ЦП (с полимером), а вам привезли просто Ц — это повод остановить приемку, так как срок службы такого габиона в воде будет в разы меньше расчетного.

Классификация по типу конструкции: коробчатые, матрацные, цилиндрические

Габион — это конструктор, и чтобы собрать из него надежное сооружение, нужно правильно подобрать «детали». Главный критерий выбора — форма изделия. В зависимости от геометрии, ГСИ делятся на три больших семейства, каждое из которых решает свои специфические задачи.

Коробчатые габионы (ГСИ-К)

Это «классика жанра», самые распространенные и узнаваемые модули. Они выглядят как прямоугольные параллелепипеды (ящики) с высотой от 0,5 до 1,0 метра.

Их главная функция — создание объема и массы. Из них, как из гигантских кирпичей, строят подпорные стены, дамбы и опоры мостов. Чтобы такой «ящик» не раздуло пузом под весом камней, внутри него обязательно устанавливают диафрагмы — перегородки через каждый метр длины.

Где применяют: строительство гравитационных подпорных стен, укрепление крутых склонов, ландшафтный дизайн (заборы, скамейки).

Матрацно-тюфячные габионы (ГСИ-М)

Как следует из названия, эти изделия похожи на огромные матрасы. Они широкие, длинные, но плоские — их высота (толщина) составляет всего 17, 23 или 30 сантиметров.

Главная задача матрацев — не держать вес, а покрывать и защищать. Они работают как гибкая броня (футеровка), которая расстилается по поверхности грунта. Благодаря малой высоте они идеально повторяют рельеф дна или берега, защищая его от размыва водой. Часто их используют в качестве основания (фундамента) под тяжелые стены из коробчатых габионов.

Где применяют: облицовка дна каналов и рек, защита откосов насыпей, ландшафтное моделирование ручьев, фундаментные «подушки».

Цилиндрические габионы (ГСИ-Ц)

Это «спецназ» среди габионов. Изделия в форме мешков или колбас, сшитых из сетки. У них нет жесткого каркаса и ребер жесткости.

Их суперспособность — возможность укладки в самых экстремальных условиях, куда невозможно поставить аккуратный короб. Цилиндрические габионы часто сбрасывают с техники прямо в воду для экстренного перекрытия промоин или создания основы дамбы на топком дне. Они отлично переносят неравномерные осадки грунта.

Где применяют: аварийные работы на реках, создание подводных фундаментов на слабых грунтах, защита опор мостов от ледохода.

Сравнительная таблица типов ГСИ

Классификация по материалу и типу антикоррозионного покрытия проволоки

Габион — это покупка на десятилетия. Но камень внутри может пролежать и тысячу лет, а вот металлическая сетка, удерживающая его, — слабое звено. Если проволока сгниет, вся конструкция рассыплется. Поэтому при выборе ГСИ тип антикоррозионного покрытия важнее, чем форма или размер изделия. От этого зависит, простоит ли ваше сооружение 50 лет или потребует ремонта уже через три сезона.

Основные виды покрытий

Существует иерархия защитных покрытий, каждое из которых рассчитано на свои условия эксплуатации (агрессивность среды).

• Плотное цинковое покрытие (Ц).
  Это базовый, «бюджетный» стандарт. Стальная проволока покрывается слоем цинка плотностью не менее 245–290 г/м² (для сравнения: на сетке рабица цинка в 5-10 раз меньше).
  Где использовать: Сухие подпорные стены, ландшафтный дизайн вдали от дорог и химических производств, временные сооружения. Срок службы — до 35-40 лет в нейтральной среде.
• Покрытие Гальфан (ЦАММ).
  Продвинутая технология: сплав цинка (95%) и алюминия (5%) с добавлением мишметалла. Такое покрытие в 2-3 раза устойчивее чистого цинка и, что важно, оно эластичнее — не трескается при сильном скручивании сетки.
  Где использовать: Влажный климат, контакт с пресной водой, капитальные сооружения со сроком службы 50+ лет.
• Полимерное покрытие (ЦП / ЦАММП).
  Это «тяжелая артиллерия» защиты. Поверх оцинкованной проволоки наносится слой ПВХ (поливинилхлорида) толщиной 0.5–1 мм. Проволока становится похожа на электрический кабель в изоляции. Полимер защищает металл не только от воды, но и от химикатов, кислот, реагентов и блуждающих токов.
  Где использовать: Морская вода (соленая среда), очистные сооружения, городская черта (дорожные реагенты, кислотные дожди), промышленные зоны. Срок службы — более 75 лет.

Как выбрать покрытие?

Выбор зависит от того, где будет «жить» габион. Ошибка в выборе покрытия может стать фатальной для конструкции.

Типоразмеры и геометрические характеристики основных видов ГСИ

Габариты габионов — это не случайные цифры, а строгая система стандартов. Размеры подобраны так, чтобы модули легко стыковались друг с другом, как детали конструктора, и чтобы их вес в заполненном состоянии оставался в пределах расчетных нагрузок. Знание типоразмеров помогает проектировщику точно рассчитать объем камня, а строителю — спланировать монтаж.

Размерная сетка коробчатых габионов

Коробчатые конструкции — самые вариативные. Их длина может достигать 4 метров, но ширина и высота обычно стандартизированы.

• Длина (L): 1.5, 2.0, 3.0, 4.0 метра. Длинные габионы экономичнее (меньше поперечных стенок), но сложнее в монтаже.
• Ширина (B): Стандарт — 1.0 метр. Это оптимальная толщина для устойчивой гравитационной стены.
• Высота (H): 0.5 или 1.0 метр. Полуметровые габионы используют как верхние ряды или для невысоких террас.

Важно: Внутри длинных габионов (более 2 метров) через каждый метр устанавливаются диафрагмы. Например, габион длиной 4 метра — это фактически 4 связанных ячейки по 1 метру. Это придает жесткость и не дает стенкам «расплываться».

Размеры матрацно-тюфячных изделий

У матрацев другие пропорции: они всегда широкие (2 метра) и низкие.

• Длина: 3.0, 4.0, 5.0, 6.0 метров.
• Ширина: Фиксированная — 2.0 метра.
• Высота (толщина): 0.17, 0.23, 0.30 метра.

Выбор толщины матраца зависит от скорости течения воды. Чем быстрее поток, тем толще (и тяжелее) должен быть «тюфяк», чтобы его не смыло.

Параметры сетки и ячеек

Геометрия самого материала (сетки) тоже стандартизирована. Размер ячейки определяет, какого размера камень (фракцию) нужно покупать. Если ошибиться и взять камень мельче ячейки, он просто высыплется.

Диаметр проволоки также привязан к размеру ячейки. Для С60 используют проволоку 2.2–2.4 мм, а для крупной С100 нужна мощная жила 3.0 мм, чтобы выдержать вес больших камней.

Разделение по функциональному назначению: берегоукрепление, подпорные стены, дренаж

Габионы — универсальные солдаты, но у каждого типа есть своя специализация. Нельзя просто взять любой ящик с камнями и бросить его в реку — результат может быть плачевным. Чтобы конструкция работала эффективно, важно подбирать ГСИ под конкретную инженерную задачу. Глобально можно выделить три направления, где габионы незаменимы.

1. Берегоукрепление и защита от эрозии

Вода — главный враг грунта. Она подмывает берега, разрушает насыпи и заиливает русла. В борьбе с ней габионы работают как гибкий щит.

• Матрацные изделия (тюфяки) здесь играют первую скрипку. Ими выстилают дно и пологие склоны берегов. Благодаря своей гибкости и большой площади, они плотно прилегают к грунту, не давая воде вымывать частицы почвы.
• Цилиндрические габионы используют для создания «шпор» и дамб, которые отклоняют русло реки от размываемого берега, а также для экстренной защиты при паводках.

2. Подпорные стены и удержание массива грунта

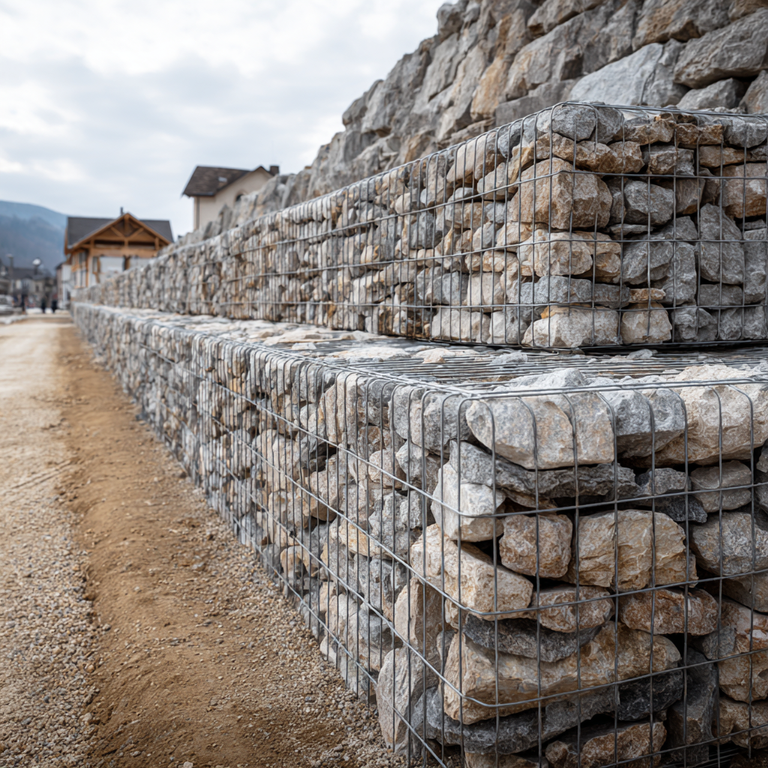

Если нужно удержать крутой склон, террасировать участок или построить дорогу в горах, используют массивные гравитационные конструкции.

• Здесь царствуют коробчатые габионы. Их укладывают рядами друг на друга, как гигантские кирпичи, связывая в единый монолит. Такая стена держит грунт за счет своего огромного веса.
• В отличие от глухой бетонной стены, габионная стенка «дышит» и слегка двигается вместе с грунтом, что исключает риск внезапного обрушения при осадке основания.

3. Дренаж и водоотведение

Это скрытая, но критически важная функция. Габион сам по себе — это огромный дренажный блок.

• Пустоты между камнями (которые занимают до 30% объема) позволяют воде свободно проходить сквозь конструкцию. Это свойство используют при строительстве водопропускных сооружений, фильтрующих дамб и оголовков труб.
• Габионы работают как обратный фильтр: они пропускают воду, но задерживают грунт (при наличии геотекстиля за задней стенкой). Это предотвращает заболачивание участка за подпорной стеной и снимает гидростатическое давление, которое часто ломает бетон.

Классификация по условиям эксплуатации и расчетному сроку службы

Габион — это инвестиция в будущее. Но чтобы эта инвестиция не обесценилась через пять лет, нужно четко понимать, в каких условиях предстоит работать конструкции. Профессиональные проектировщики делят все объекты на классы по степени агрессивности среды. От этого напрямую зависит выбор типа ГСИ и его расчетный срок «жизни».

1. Мягкие условия (Срок службы 35–50 лет)

Сюда относятся объекты, где нет постоянного контакта с водой и агрессивной химии. Это «комфортная зона» для металла.

• Среда: Сухой, не засоленный грунт, отсутствие промышленных выбросов, сельская местность.
• Примеры: Ландшафтный дизайн на даче, невысокие террасы в саду, сухие подпорные стенки вдали от дорог.
• Решение: Здесь достаточно стандартного цинкового покрытия (Ц). Оно честно отработает свои десятилетия, медленно окисляясь на воздухе.

2. Средняя агрессивность (Срок службы 50–75 лет)

Условия, где металл испытывает повышенную нагрузку от влаги и перепадов температур.

• Среда: Пресная вода (реки, озера, пруды), переменный уровень влажности (зона подтопления), умеренно кислые почвы.
• Примеры: Берегоукрепление рек, опоры небольших мостов, водоотводные канавы.
• Решение: Чистый цинк здесь «съедается» слишком быстро. Оптимальный выбор — покрытие Гальфан (ЦАММ). Сплав цинка с алюминием создает более плотную оксидную пленку, которая надежно защищает сталь во влажной среде.

3. Жесткие и экстремальные условия (Срок службы 75–100+ лет)

Зона повышенного риска, где обычный металл разрушается стремительно.

• Среда: Морская (соленая) вода, промышленные стоки, городская среда с реагентами, абразивное воздействие (ледоход, наносы песка).
• Примеры: Морские набережные, портовые сооружения, очистные станции, подпорные стены вдоль загруженных автомагистралей.
• Решение: Только полимерное покрытие (ЦП / ЦАММП). Пластиковая оболочка (ПВХ) полностью изолирует металл от контакта с солью и кислотой. Кроме того, толстый слой полимера работает как бампер, защищая проволоку от истирания камнями и льдом.

Важно помнить: Экономия на покрытии в агрессивной среде — это отложенная авария. Габион с простым цинком на морском берегу превратится в труху за 5-7 лет, и всю конструкцию придется перестраивать заново.

Выбор типа ГСИ в зависимости от инженерной задачи и условий строительства

В финале нашего обзора перейдем от теории к практике. Как среди всего многообразия сеток и форм выбрать именно ту, которая решит вашу задачу и не ударит лишний раз по бюджету? Универсального рецепта нет, но есть проверенные алгоритмы подбора, которыми пользуются инженеры.

Алгоритм подбора: 3 шага к правильному габиону

Шаг 1. Определяем функцию. Что должна делать конструкция?
Если нужно удержать массу грунта (склон, терраса) — берем коробчатые габионы (К). Они тяжелые и устойчивые. Если задача — защитить поверхность от воды (берег, дно) — выбираем плоские матрацы (М).

Шаг 2. Оцениваем агрессивность среды. Где будет стоять габион?
Для сухого дачного участка достаточно оцинковки (Ц). Для реки или пруда лучше перестраховаться и взять Гальфан (ЦАММ). А если вы строите у моря или вдоль трассы с реагентами — без вариантов берем ПВХ-покрытие (ЦП).

Шаг 3. Смотрим на нагрузку. Какого размера будет стена?
Для высоких и нагруженных стен нужна сетка из толстой проволоки (2.7–3.0 мм) и крупная ячейка С100. Для декоративных элементов и невысоких клумб можно сэкономить, взяв проволоку 2.4 мм и ячейку С60 или С80.

Типичные ошибки при выборе

Даже опытные строители иногда промахиваются. Вот чего точно не стоит делать:

• Использовать матрацы как подпорную стену. Плоские габионы не имеют достаточной жесткости и устойчивости для вертикальной укладки. Они просто сложатся или выпучатся под давлением грунта.
• Ставить «цинковые» габионы в воду. Это мнимая экономия. Вода, особенно с примесями, быстро «съест» цинк, и сетка начнет ржаветь. Замена развалившегося габиона в воде будет стоить в 10 раз дороже, чем изначальная переплата за полимерное покрытие.
• Засыпать мелкий щебень в крупную ячейку. Кажется очевидным, но это классика. Камень должен быть на 30-50% крупнее размера ячейки. Иначе через год вы получите пустую сетку и гору камней у подножия.

Грамотный выбор ГСИ — это баланс между надежностью и ценой. Нет смысла строить забор из «морских» габионов в ПВХ, но и укреплять берег реки простой оцинковкой — преступная халатность.
