Революция в сборке металлоконструкций: как новые корончатые сверла сокращают сроки строительства на 40%

Революция в сборке металлоконструкций: как новые корончатые сверла сокращают сроки строительства на 40%

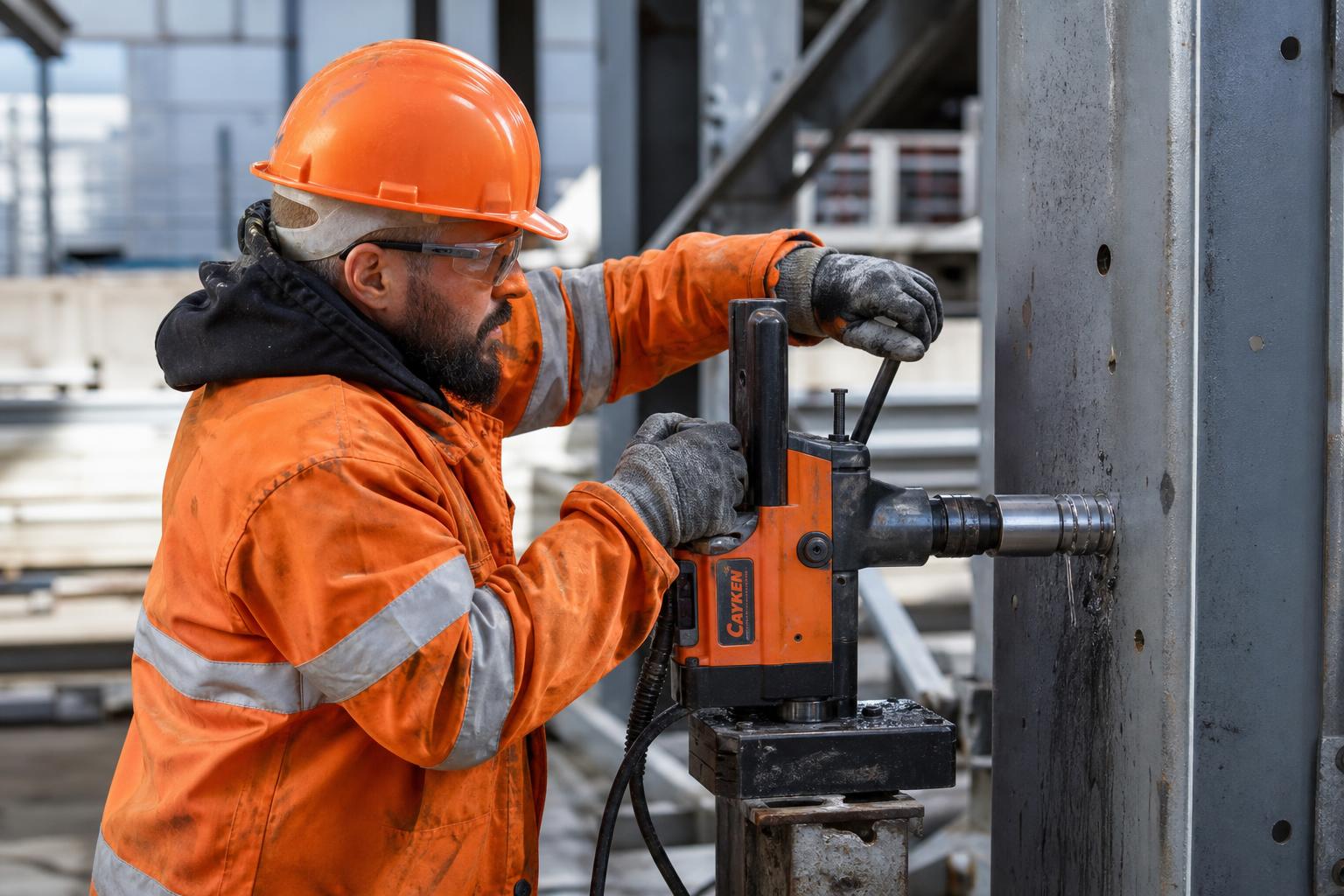

Переход от традиционных спиральных сверл к технологии кольцевого фрезерования кардинально меняет кинематику резания: современное корончатое сверло удаляет металл исключительно по периферии будущего отверстия, оставляя нетронутым центральный массив (керн). Исключение стружкообразования из всего рабочего объема кратно снижает сопротивление резанию, минимизирует крутящий момент и увеличивает ресурс шпиндельных узлов магнитных сверлильных станков.

Эксперты компании «Кернер» отмечают: на практике при сборке мостовых пролетных строений и стальных каркасов ангаров отказ от сплошного сверления экономит миллионы рублей за счет предотвращения термической деформации кромок, устранения этапа предварительной центровки и радикального ускорения монтажа высокопрочных метизов. Больше о корончатых сверлах и их видах можно узнать на сайте https://kerner.ru/catalog/koronchatye_sverla_po_metallu.

Узкое горлышко инфраструктурных проектов: почему традиционное сверление задерживает сдачу объектов

Применение классических спиральных сверл на монтаже тяжелых металлоконструкций сегодня признается технологическим тупиком. Формирование отверстий диаметром свыше 16 мм классическим инструментом переводит весь внутренний объем металла в стружку, что требует экстремальной мощности привода станков. Анализ хронометража рабочих смен выявляет главные причины потери машинного времени: операторы вынуждены применять цикл прерывистого сверления (pecking) с постоянным подводом и отводом шпинделя для эвакуации стружки из зоны резания. Эта цикличная потеря темпа усугубляется интенсивным трением, критическим перегревом режущих кромок и регулярными простоями бригады из-за необходимости замены или заточки HSS-инструмента.

Сравнение физики процесса резания конструкционных сталей толщиной от 20 мм и выше наглядно демонстрирует обоснованность перехода на альтернативные методы отверстиеобразования.

Минусы сплошного сверления:

• Мертвое сопротивление перемычки: центр спирального сверла имеет нулевую скорость резания, он физически сминает и выдавливает металл, генерируя до 60% от суммарного осевого усилия подачи.
• Квадратичный рост энергозатрат: при двукратном увеличении диаметра отверстия объем удаляемого в стружку материала растет в четыре раза, требуя применения массивных радиально-сверлильных машин или магнитных станков массой свыше 35 кг для компенсации сил отдачи.
• Проблема теплоотвода: стружечные канавки блокируют эффективный отвод тепла на глубинах свыше 3D, заставляя технологов снижать скорость шпинделя во избежание отпуска режущих кромок.

Плюсы вырезания контура (кольцевого фрезерования):

• Периферийный съем металла: многозубая фреза прорезает исключительно узкий паз (шириной 4-8 мм), оставляя в центре цельный стальной керн, который выталкивается по завершении цикла.
• Радикальное снижение осевой нагрузки: усилие на привод и редуктор падает в 3-4 раза, исключая риск отрыва электромагнитного основания станка от балки двутавра.
• Независимость от диаметра: машинное время сквозного прохода стального листа практически не зависит от внешнего габарита коронки, обеспечивая стабильный SLA на каждую точку сверления.

Экономика кольцевого фрезерования: реальные кейсы экономии на мостах и складах

Финансовое обоснование перехода на кольцевое фрезерование базируется на прямом снижении стоимости машино-часа и сокращении фонда оплаты труда (ФОТ). Окупаемость инвестиций в TCT-коронки достигается на первой тысяче сквозных проходов за счет двукратного роста суточной выработки и ликвидации технологических простоев.

Сборка пролетных строений автодорожных мостов из конструкционной стали 15ХСНД выявляет критическое преимущество технологии — снижение износа оборудования. Падение осевого сопротивления резанию на 70% разгружает редукторы магнитных сверлильных машин. Отсутствие пиковых нагрузок предотвращает перегрев электромагнитных подошв, исключая аварийные отключения станков по тепловому реле и опасные срывы с вертикальных двутавров.

При возведении стальных каркасов логистических хабов внедрение твердосплавных фрез кардинально меняет суточный темп монтажа. Оператор за стандартную 8-часовую смену гарантированно выдает 450 отверстий вместо 210. Дельта производительности формируется за счет исключения холостых ходов шпинделя для эвакуации стружки и отсутствия пауз на заточку HSS-инструмента в полевых условиях.

«Смена режущего инструмента ликвидировала самые трудоемкие этапы: ручное кернение и пилотное рассверливание малым диаметром. Монтажник позиционирует выталкивающий штифт точно по разметке и сразу режет чистовой калибр. Отсутствие силовой отдачи и вибраций на рукоятке подачи снизило физическую утомляемость рабочих на высоте до минимума», — Главный инженер СМУ-4.

Архитектура корончатого сверла: за счет чего достигается ускорение реза на 40%

Ускорение кинематики резания достигается синфазным распределением крутящего момента между множеством независимых твердосплавных зубьев и непрерывным отводом тепла из закрытой зоны. Многозубая геометрия с асимметричной (попеременной) заточкой кромок дробит сходящую стружку на короткие сегменты, предотвращая пакетирование отходов внутри кольцевого паза. Интегрированная система внутреннего подвода СОЖ (смазочно-охлаждающей жидкости) доставляет эмульсию сквозь полый хвостовик прямо к пятну контакта, где центральный подпружиненный пилот (выталкивающий штифт) синхронно работает как прецизионный центроискатель и механический дроссельный клапан.

1. Спозиционируйте шпиндель: уприте острие направляющего штифта строго в накерненную лунку и активируйте магнитную подошву станка для жесткой фиксации оборудования.
2. Инициируйте подачу охлаждения: начните стартовое врезание — утапливание пилота внутрь патрона автоматически откроет внутренний клапан, подавая СОЖ под давлением непосредственно на режущие кромки.
3. Прорежьте контур: поддерживайте равномерную осевую подачу, позволяя сложной геометрии зубьев (черновой-чистовой) формировать узкий кольцевой рез без радиального биения инструмента.
4. Извлеките деталь: при прохождении нижней кромки листа разжатая пружина автоматически выстреливает массивный стальной керн наружу, мгновенно перекрывая магистраль подачи эмульсии.

Как подобрать корончатые сверла под конкретные задачи

Главный критерий разделения номенклатуры на фрезы из быстрорежущей стали (HSS) и твердосплавные коронки (TCT) — предел текучести базового металла и наличие абразивной окалины. Инженеры-технологи допускают применение HSS-инструмента исключительно по чистым низкоуглеродистым сталям без поверхностных дефектов. При сверлении мостовых марок (09Г2С с пределом прочности до 490 МПа) или ржавых балок экономически целесообразно использовать только TCT. Твердосплавные зубья из карбида вольфрама игнорируют оксидную пленку и не подвержены микросколам при контакте со шлаком. Повышенная закупочная цена TCT перекрывается ресурсом: твердосплав гарантирует до 600 проходов в высокопрочном двутавре, тогда как режущая кромка HSS деградирует на 120-м отверстии, требуя демонтажа и переточки.

Жесткий опыт с полей: частые ошибки операторов и лайфхаки из цеха

Регламенты ГОСТ не учитывают специфику монтажа на открытых эстакадах. Практика показывает: игнорирование кинематики резания ведет к критическому браку. Сверление «на сухую» провоцирует температурный шок и мгновенный отпуск кромок карбида вольфрама. Форсированная ударная подача в момент стартового врезания скалывает твердосплавные напайки, а эксплуатация станка с радиальным биением шпинделя превращает круговой паз в эллипс, фатально заклинивая фрезу в металле.

Лайфхаки технологов:

• Зимний монтаж: При минусовых температурах строго заменяйте водоэмульсионную СОЖ на морозостойкие синтетические компаунды или спреи. Кристаллизация воды разорвет шариковый клапан хвостовика Weldon 19 изнутри.
• Обработка труб: Базируйте магнитный станок исключительно через цепной трубный адаптер (башмак) для обеспечения 100% пятна контакта.
• Окалина и ржавчина: Зачищайте зону установки электромагнита УШМ до чистого металла. Падение силы адгезии даже на 15% провоцирует микросдвиги привода и излом коронки.

«Статистика дефектовок однозначна: 90% твердосплавных корончатых сверл отправляются в утиль не из-за естественного износа режущих зубьев. Разрушение происходит от микровибраций станка при слабой фиксации и работы без подачи внутренней смазочно-охлаждающей жидкости», — Сервисный инженер отдела диагностики.

Алгоритм сверления пакета листов

Прошивка слоеного пирога из стальных листов стандартной фрезой выдавит первый керн в зазор между слоями, намертво заблокировав вращение шпинделя. Применяйте специализированные коронки со ступенчатой внутренней геометрией зуба.

1. Стяните пакет: Жестко сожмите стальные листы струбцинами или временными болтами, полностью ликвидировав воздушные зазоры.
2. Обеспечьте гидродинамику: Откройте вентиль СОЖ на максимум — высокое давление эмульсии необходимо для вымывания стружки из глубокого канала сквозь все слои.
3. Пройдите верхний слой: Сохраняйте константную осевую подачу. Внутренняя фаска фрезы подхватит первый вырезанный керн и безопасно втянет его в полость инструмента.
4. Завершите проход: Прорежьте оставшиеся слои без отвода инструмента. Выталкивающий штифт выбросит стопку стальных шайб только после сквозного пробития самого нижнего листа.

FAQ: 6 главных вопросов технологов о переходе на корончатые сверла

Внедрение кольцевого фрезерования требует жесткого пересмотра заводских технологических карт и привычек монтажных бригад. Ниже приведены прямые решения типовых эксплуатационных инцидентов, с которыми сталкиваются инженерные отделы при отказе от традиционного HSS-инструмента в пользу твердосплавных коронок.

Можно ли перетачивать твердосплавные ТВС-фрезы (TCT) на производстве?

Ручная заточка на абразивных кругах строго запрещена — это разрушает сложную асимметричную геометрию кромок и вызывает микросколы карбида вольфрама. Восстановление TCT-инструмента допускается исключительно на 5-осевых заточных станках с ЧПУ с применением алмазных дисков, поэтому на практике предприятиям рентабельнее отправлять изношенные фрезы в профильные сервисные центры.

Какая СОЖ лучше для работы при минусовых температурах на улице?

Стандартные водоэмульсионные составы на морозе кристаллизуются, разрывая изнутри прецизионный клапан подачи жидкости в хвостовике патрона. Для зимней сборки металлоконструкций технологи предписывают применять специализированные синтетические смазочно-охлаждающие спреи, СОЖ-аэрозоли или восковые карандаши, сохраняющие адгезию к легированной стали до -25°C.

Как избежать заклинивания вырезанного керна внутри фрезы?

Главный триггер блокировки стального цилиндра — температурное расширение металла из-за работы "всухую". Гарантией свободного отстрела керна служит соблюдение трех параметров: непрерывная подача гидроэмульсии под давлением, точное соответствие длины пилота глубине паза и запрет на остановку вращения шпинделя до момента полного пробития листа.

Подходят ли корончатые сверла для пакетированного сверления?

Базовые модификации фрез вытолкнут первый керн в зазор между листами, что приведет к мгновенной поломке инструмента при продолжении подачи. Для прошивки многослойных узлов применяйте исключительно коронки с геометрией Stack Drilling (с внутренней ступенчатой фаской), которые втягивают промежуточные шайбы внутрь своей полости, не сбрасывая их до конца цикла.

Требуется ли предварительное мощное кернение перед стартом?

Глубокое пробивание лунки тяжелым молотком контрпродуктивно: широкая фаска дестабилизирует острие направляющего штифта, провоцируя радиальное биение станка на старте. Для точного базирования магнитной сверлильной машины достаточно легкого надкола (микрокернения) — это позволит подпружиненному пилоту надежно зафиксировать ось вращения без люфта.

Совместимы ли хвостовики Weldon 19 со старыми советскими радиально-сверлильными станками?

Прямая фиксация стандарта Weldon в шпиндели с конусом Морзе (КМ3/КМ4/КМ5) технически невозможна. Интеграция современной оснастки в парк оборудования типа 2М55 реализуется через индустриальные патроны-адаптеры, которые дополнительно оснащаются встроенной кольцевой муфтой для принудительного подвода охлаждающей жидкости от внешней магистрали цеха.

Заключение: будущее сборки металлоконструкций

По мнению экспертов компании Кернер, занимающейся промышленным металлообрабатывающим оборудованием - кольцевое фрезерование окончательно утратило статус «дорогой экзотики», превратившись в обязательный технологический стандарт для компаний, работающих в рамках жестких SLA-контрактов на возведение инфраструктурных объектов. На ответственных стройках федерального значения скорость формирования отверстий большого диаметра становится определяющим фактором рентабельности. Математика проекта подтверждает: полный возврат инвестиций (ROI) при замене спиральных сверл на корончатые TCT-фрезы наступает уже на первой тысяче отверстий за счет ликвидации холостых ходов, отсутствия необходимости переточки в полевых условиях и кратного снижения удельного энергопотребления на каждую точку крепления.

Чек-лист оценки готовности подрядчика (Закупки):

• Наличие парка магнитных сверлильных станков с интегрированным бачком и системой подачи СОЖ под давлением через шпиндель.
• Укомплектованность адаптерами стандарта Weldon 19/32 для быстрой фиксации оснастки.
• Наличие запаса прецизионных выталкивающих штифтов (пилотов), соответствующих эффективной длине сверла (30, 55 или 110 мм).

Моментальные выгоды перехода:

• Радикальная экономия ФОТ: один оператор с корончатым сверлом выполняет норму выработки трех постов со спиральными сверлами.
• Ликвидация этапов предварительного центрования и рассверливания малым диаметром.
• Обеспечение чистовой геометрии отверстия (допуск H12) без риска термической деформации краев, что критично для монтажа высокопрочных болтов.
